Troqueladora blumer Atlas 40 – Corte cuadrado

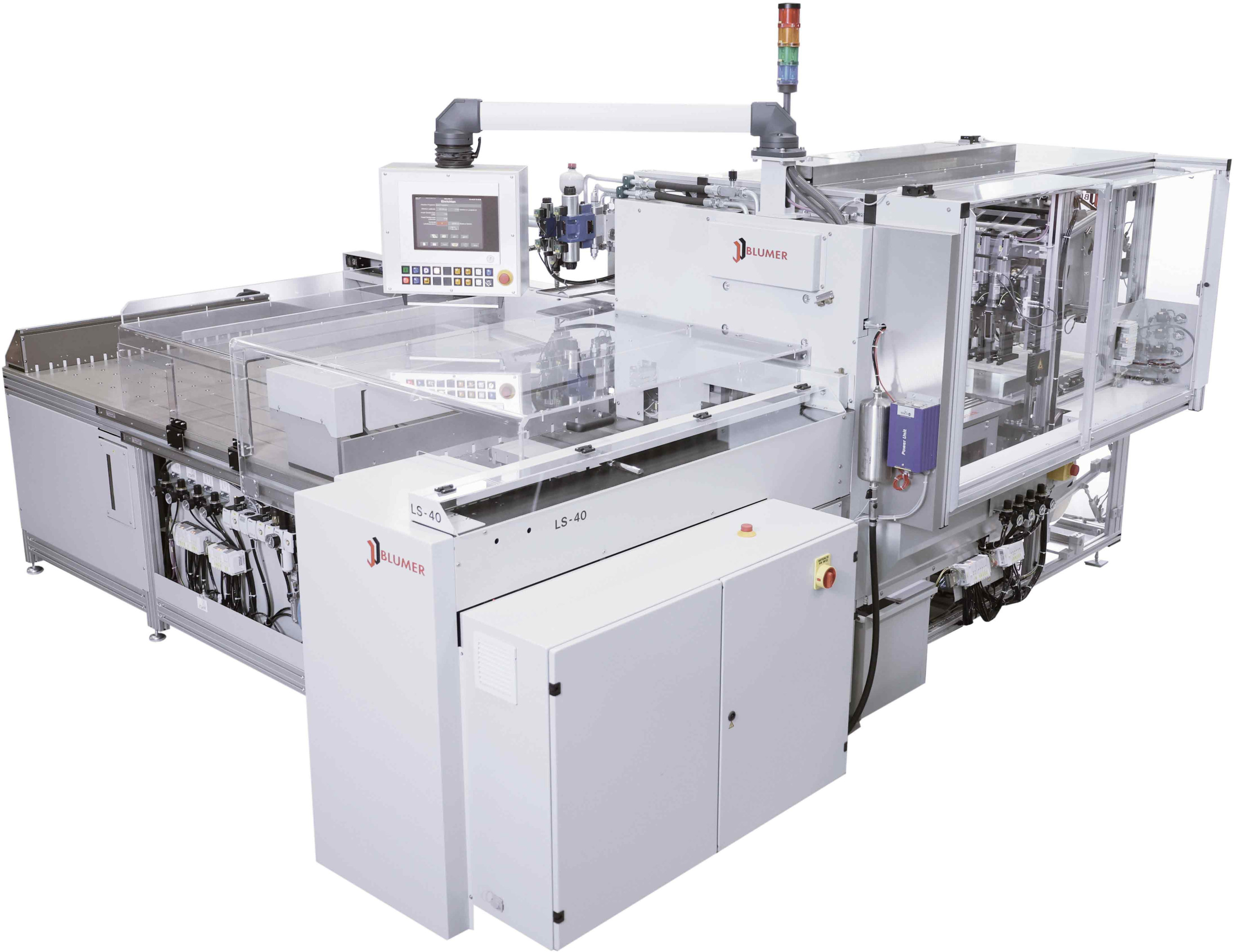

Troqueladora Blumer Atlas

Una máquina con mucho potencial para todas las empresas que deben cortar etiquetas en pilas. Ya sea con emplazamiento en línea con una máquina cortadora existente o de forma totalmente independiente fuera de línea, la ATLAS-40 mejora la productividad de corte. El operario de la cortadora corta el pliego sólo en tiras, lo cual es sencillo de hacer y lo puede hacer cómodamente en muy poco tiempo. Luego se empujan las tiras, individualmente o varias a la vez, manual o automáticamente en la mesa de alimentación de la ATLAS-40. El proceso posterior se realiza luego de modo totalmente automático (sin operario): compensación, separación en 1–4 tiras (según el ancho de tira), corte, cortes intermedios y enfajado final en 1–4 estaciones.

Para lograr la máxima precisión de corte posible, las tiras están siempre guiadas correctamente durante el proceso de corte y sujetadas hacia abajo. También después del corte se sujetan las pilas individuales hacia abajo hasta que ha concluido el enfajado. De este modo se evita un desplazamiento de las etiquetas situadas más arriba. Sobre todo la producción de etiquetas exige a menudo cortes intermedios que son fácilmente programables. El aire ionizado evita la carga estática de los materiales plásticos durante el proceso de corte.

En comparación con la producción de cortadoras regulares, con la ATLAS-40 puede aumentarse la productividad según el encargo hasta en un 300%. Da igual si se trata de materiales de papel o plástico, la ATLAS-40 es una innovadora solución para el proceso de corte y enfajado de pilas de pequeño o gran formato. Puesto que la ATLAS-40 puede ampliarse con una troqueladora de contrapresión DG-35 para etiquetas de molde, esta máquina puede utilizarse de modo aún más versátil.

Material de enfajado estándar

  • Rollos de cinta de poliéster 25 mm/900 m

Datos técnicos

ATLAS 40 Corte cuadrado
Formatos de las tiras
Longitud mín./máx.350/1150mm
Ancho mín./máx.65/426mm
Número de tiras por corte1-4 (anchura máx total 426 mm)
Tamaños de las etiquetas
Tamaño corte mín.25 x 65 mm
Tamaño corte máx.245 x 426 mm
Otros
Altura de la pila min/máx40/120 mm
Corte intermedio del recorte2-50 mm
Corte de recorte2-50 mm
Corte de reposo (Gripper)25-50 mm
Pilas de etiquetas por minuto7 - 1 multiplicado por el número de tiras
Estaciones de enfajado4, ancho de banda 25 mm
Control de la máquinaPLC (B&R)
Conexión eléctrica400 V 3.N.OE 12 kVA
Consumo de aire incl. 30% de reserva6 bar aire seco 70m3/h
Conexión de aire1/2"
Distribución de la máquina en el suelo aprox.3800 x 3800 mm
Peso neto/bruto aprox.3100 /4100 kg
Dispositivo automático de perforaciónInterface de DG-35.M disponible
